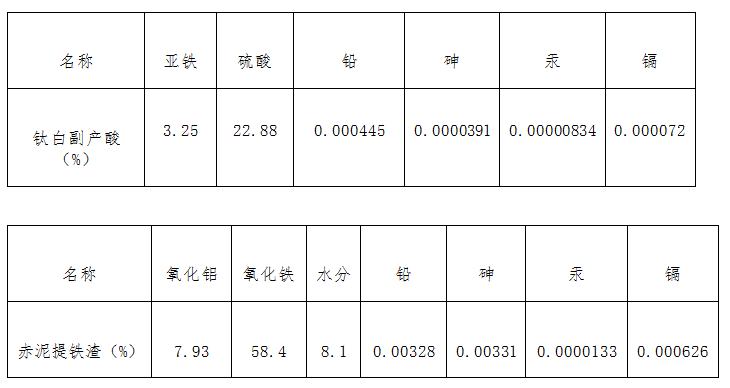

鈦白副產(chǎn)酸：廣東某鈦白粉股份有限公司，硫酸濃度約為20%-25%。赤泥提鐵渣：山東某鋁電有限公司。
2、實(shí)驗(yàn)儀器
ZR-KF1可控加熱攪拌反應(yīng)器；ZR4-6六聯(lián)混凝實(shí)驗(yàn)攪拌器；752分光度計(jì)；電感耦合等離子體發(fā)射光譜儀 (ICP-OES)；分析天平；SHZ-D（Ⅲ）循環(huán)水式多用真空泵。
3、實(shí)驗(yàn)方法

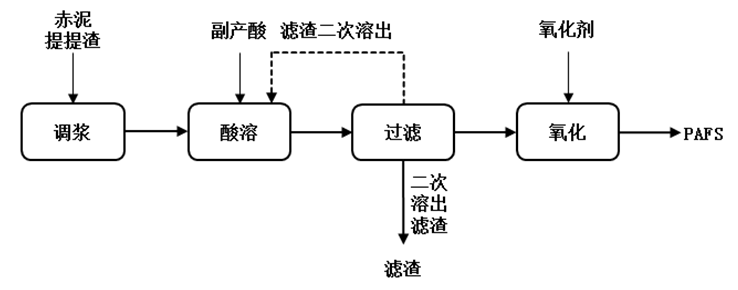

聚合硫酸鐵鋁的制備：稱取30g-60g的赤泥提鐵渣于三口燒瓶中，與150g-480g的副產(chǎn)硫酸充分混合，調(diào)整好攪拌機(jī)攪拌轉(zhuǎn)速，在95℃-110℃條件下進(jìn)行酸溶反應(yīng)，反應(yīng)一段時間后真空抽濾分離得到主要含Al3+、Fe3+、Fe2+的溶液，向該溶液中加入一定量的氧化劑，反應(yīng)熟化1h，得到紅棕色的PAFS液體產(chǎn)品。考察液固比、溶出溫度、溶出時間對有效成分溶出率的影響。合成工藝流程如下圖所示：
聚合硫酸鐵鋁水處理混凝實(shí)驗(yàn)：取深圳市龍崗河支流丁山河河水進(jìn)行混凝實(shí)驗(yàn)。混凝除磷實(shí)驗(yàn)在六聯(lián)攪拌器上進(jìn)行，取1 L原水于燒杯中，加入混凝劑并以250 r·min-1快速攪拌30 s，使混凝劑在水體中迅速混合均勻；再以100 r·min-1中速攪拌5 min，使水體中的膠體污染物發(fā)生絮凝，沉淀30 min后，于取樣口取上清液測定總磷(TP)含量。
相關(guān)文章：---------聚合硫酸鐵鋁(PAFS)的制備 及除磷性能研究
